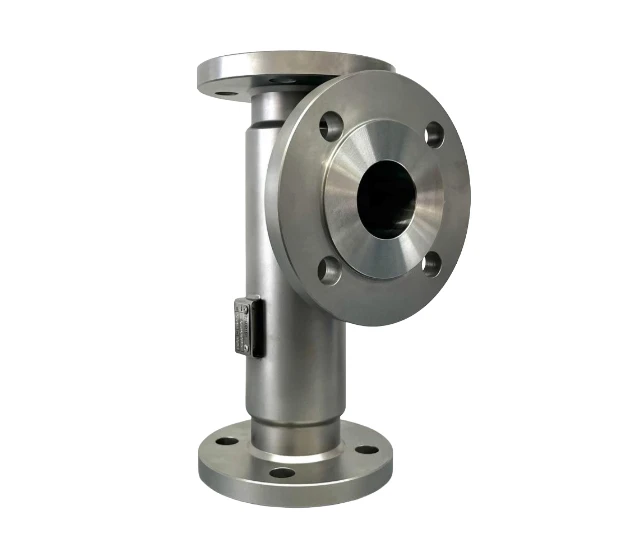

Il riscaldatore a getto di vapore per liquidi da installarsi in tubazioni, è un miscelatore statico di vapore e acqua o altri liquidi.
Il riscaldamento del liquido è ottenuto dalla miscelazione diretta del vapore che a contatto con il liquido stesso si condensa, cedendo il proprio calore sensibile e latente. In funzione della propria entalpia e della temperatura di uscita dell’acqua, ogni kg di vapore cede circa 550-650 kcal.
In generale, la temperatura massima del liquido riscaldato deve essere di almeno 10 °C inferiore alla temperatura di saturazione corrispondente.
Concepito per collegarsi direttamente alla linea acqua e vapore, il riscaldatore miscela acqua fredda e vapore, portando istantaneamente la temperatura del liquido ai valori richiesti.
Il riscaldatore è costituito da un corpo e da un ugello di condensazione intercambiabile.
Lo scorrimento in linea del liquido consente la movimentazione di fluidi densi o di liquidi con solidi in sospensione.
La portata del liquido da riscaldare deve essere costante al fine di consentire il giusto dimensionamento del sistema di regolazione della temperatura.
Questo tipo di riscaldatore è progettato per convogliare e miscelare i due flussi, in modo silenzioso e istantaneo, evitando vibrazioni e rumorosità normalmente associati alla condensazione del vapore.
Il fluido da riscaldare è solitamente l’acqua; per altri casi è necessario considerare la capacità termica, la densità e le altre caratteristiche fisico-chimiche del fluido impiegato.
